BIGTREETECH Octopus V1.1 Vezérlőkártya + PI TFT50 Kijelző - 3D Nyomtató Frissítés Termék Áttekintés
Az Octopus V1.1 vezérlőkártya a BIGTREETECH legmodernebb fejlesztése, amely teljesen új szintre emeli a 3D nyomtatók vezérlésének lehetőségeit. Ez a professzionális szintű vezérlőkártya kombinálva a PI TFT50 érintőképernyővel és 8 darab TMC2209 meghajtóval, egy komplett frissítési megoldást nyújt az Ender és CR10 sorozatú nyomtatók számára. A csomag támogatja a Marlin 2.0 és Klipper firmware-eket, biztosítva a maximális kompatibilitást és rugalmasságot.
️ Főbb Jellemzők

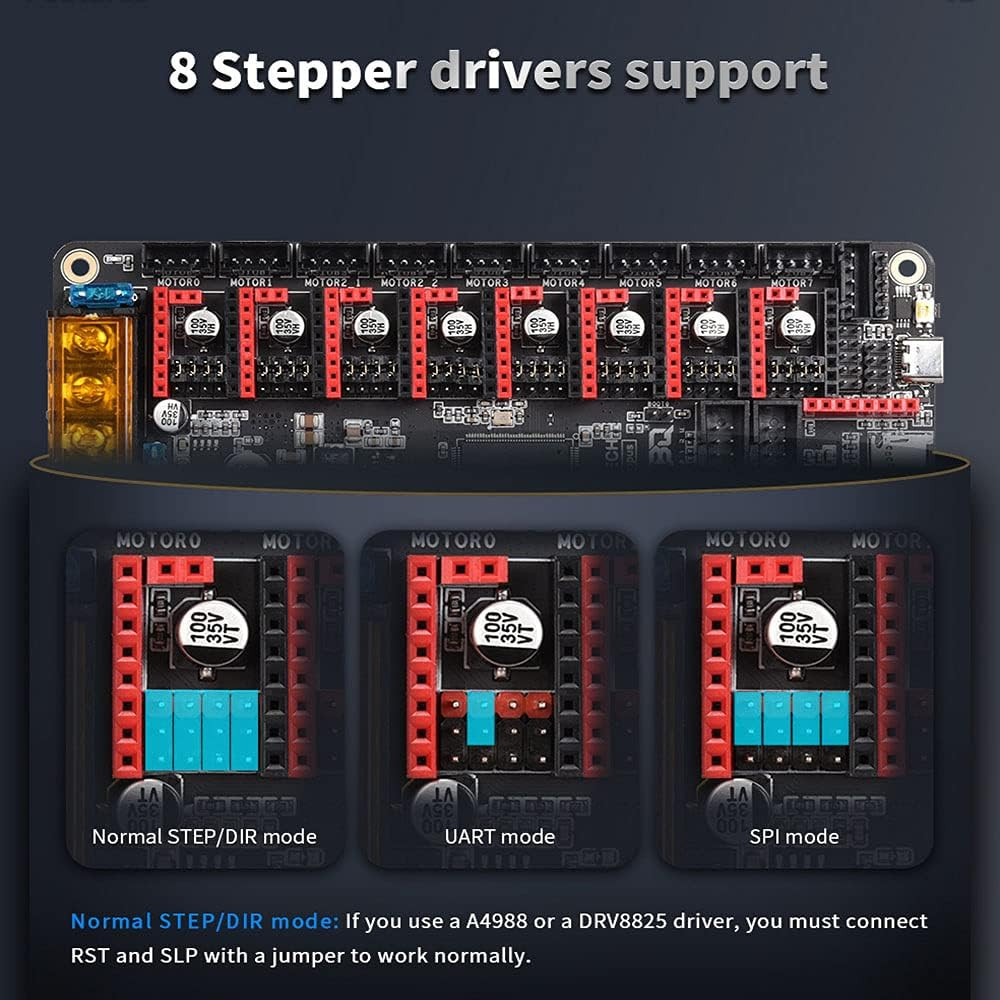

- 8 TMC2209 Meghajtó: Ultra-csendes működés és precíz léptetőmotor vezérlés
- PI TFT50 Érintőképernyő: 800x480 felbontás, 5 pontos kapacitív érintés
- Type-C Interfész: Könnyű csatlakoztatás és online nyomtatás támogatás
- 24V Tápellátás: Dedikált tápellátási chip a stabil működéshez
- SD Kártya Támogatás: Offline nyomtatás és firmware frissítés
- 9 Motor Interfész: Rugalmas konfigurációs lehetőségek
- 6 Ventilátor Vezérlés: 24V, 12V és 5V támogatás
- 4 Fűtőelem Csatorna: Teljes fűtésszabályozás
️ PI TFT50 Érintőképernyő Specifikációk

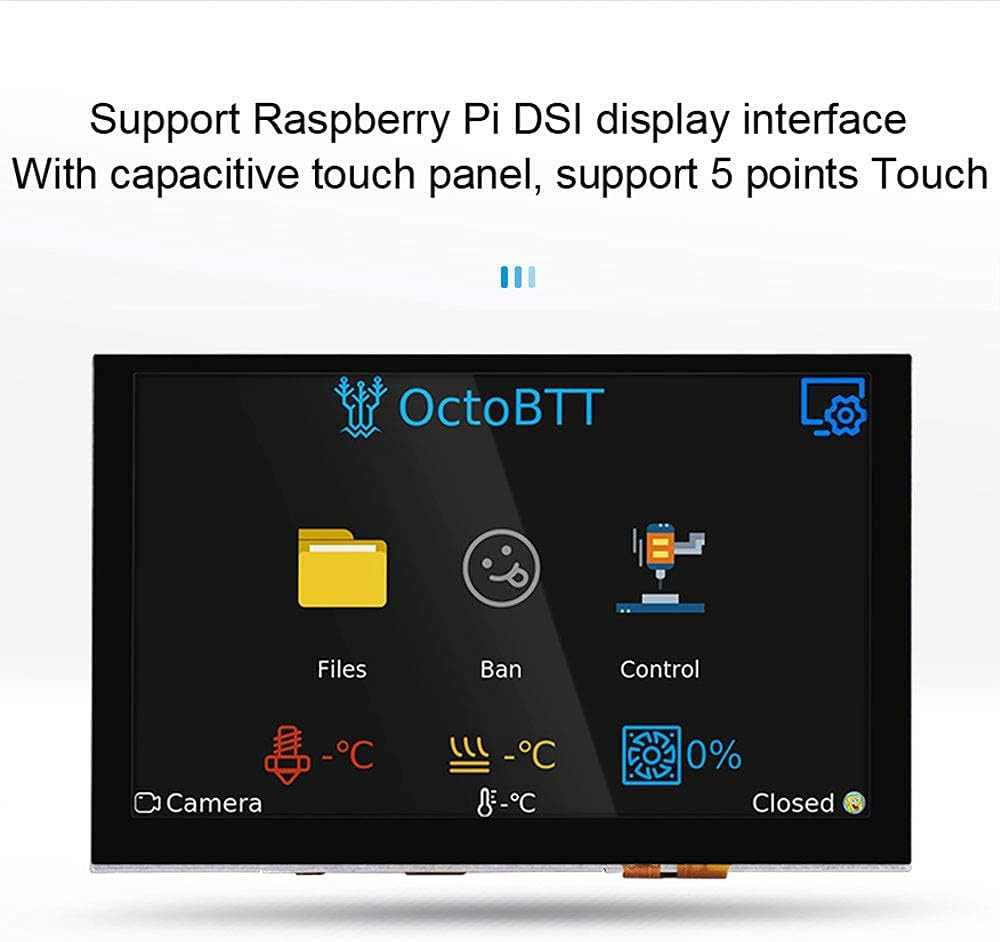

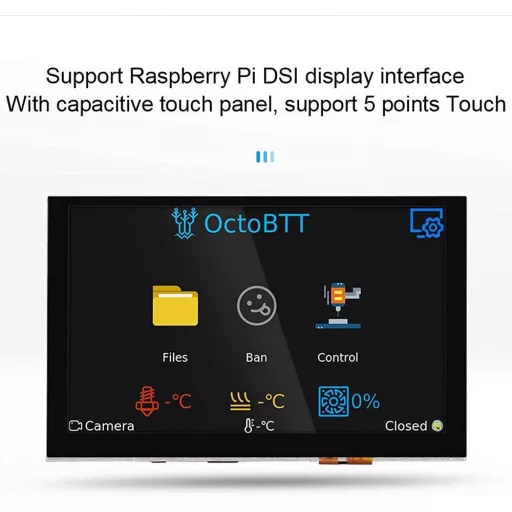

A PI TFT50 V2.0 egy professzionális minőségű Raspberry Pi LCD kijelző, amely közvetlenül a Raspberry Pi DSI Display interfészhez csatlakozik. Az 800x480 pixeles felbontás és 108x64,8 mm-es megjelenítési terület ideális a nyomtatási paraméterek valós idejű monitorozásához.
Kijelző Paraméterek:
- Felbontás: 800 x 480 pixel
- Megjelenítési terület: 108 x 64,8 mm
- Érintés: 5 pontos kapacitív
- Maximális áram: 320mA
- Kijelző áram: 100mA
- Működési feszültség: 3.3V (Raspberry Pi által biztosított)
- Háttérvilágítás: Hardveres szabályozás potenciométerrel
TMC2209 Meghajtó Technológia

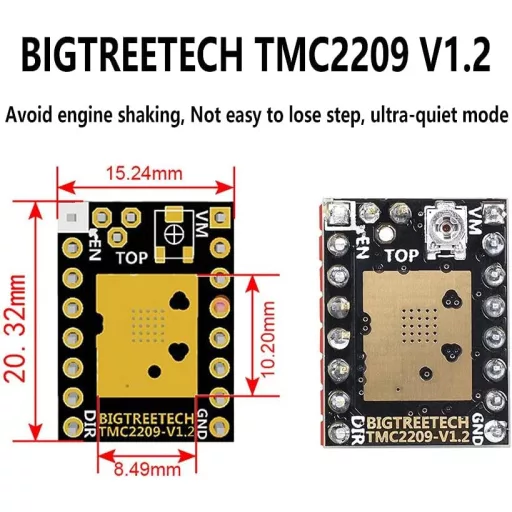

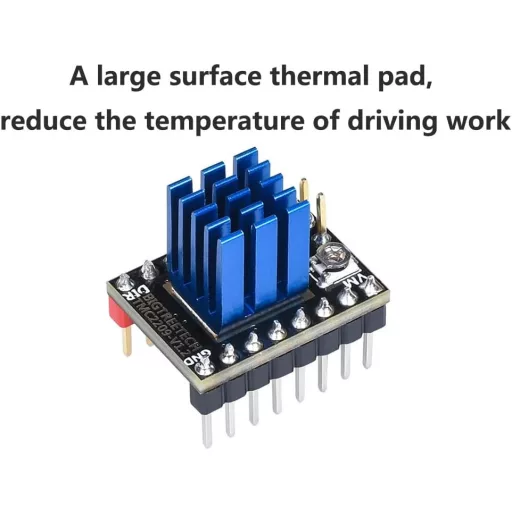

A TMC2209 léptetőmotor meghajtók a legújabb generációs vezérlési technológiát képviselik. Ezek a meghajtók nem csak csendesebb működést biztosítanak, hanem intelligens stabilitás-detektálást és lépéskövetési funkciókat is tartalmaznak. A nagy felületű hőelvezető pad biztosítja az optimális hőkezelést még intenzív nyomtatás során is.
Meghajtó Előnyei:
- Ultra-csendes működés
- Lépéskövetés detektálás
- STEP/DIR és UART mód
- Jobb hőkezelés
Kompatibilis Meghajtók:
- TMC2209
- TMC2208
- TMC5160
- TMC2130
️ Kompatibilitás és Támogatott Nyomtatók
Az Octopus V1.1 széleskörű kompatibilitást biztosít a legpopulárisabb 3D nyomtatómodellekkel. A vezérlőkártya teljesen kompatibilis a Marlin 2.0 és Klipper firmware-ekkel, amely biztosítja a hosszú távú szoftver támogatást és frissítéseket.
Kategória |
Támogatott Modellek |
|---|
Creality CR10 Sorozat |
CR10, CR10S, CR10S Pro V2, CR10 V2, CR10 V3 |
Creality Ender Sorozat |
Ender 3, Ender 3 V2, Ender 3 Pro, Ender 5 Plus, Ender 5 Pro2 |
Kijelző Támogatás |
TFT35 E3 V3.0, TFT35 V3.0, TFT24, TFT43, TFT50, TFT70 V3.0, LCD2004, LCD12864 |
Firmware |
Marlin 2.0, Klipper |
Speciális Funkciók és Előnyök
Az Octopus V1.1 számos fejlett funkcióval rendelkezik, amelyek a professzionális nyomtatási élményt biztosítják:
- Kettős Z-tengely támogatás: Nagyobb nyomtatók számára ideális megoldás
- DFU firmware frissítés: Egyszerű és biztonságos szoftver frissítések
- Beépített EEPROM (AT24C32): Beállítások mentése és visszaállítása
- WiFi interfész: ESP8266 támogatás (firmware függő)
- PT100 termisztor interfész: Professzionális hőmérséklet-mérés lehetősége
- Termisztor szivárgás védelem: Fokozott biztonság és megbízhatóság
- USB lemez funkció: Közvetlen fájlkezelés
- IIC és SPI bővítés: MAX31865 és egyéb modulok támogatása
- CAN busz támogatás: RJ11 interfész a könnyű bővítéshez
- BL Touch támogatás: Automatikus szintezés
- Anyag szakadás detektálás: Nyomtatás szüneteltetése szükség esetén
- Zárt rotor detektálás: Motor hibák azonosítása
- RGB LED vezérlés: Testreszabható megvilágítás
- Áramszünet utáni nyomtatás folytatása: Biztonságos nyomtatás
- Nyomtatás befejezése után leállás: Automatikus kikapcsolás
Technikai Specifikációk
Kártya Paraméterei:
- Méretek: 160 x 100 mm
- Szerelési méret: 150 x 90 mm
- Bemeneti feszültség: DC 24V
- Kommunikációs interfész: Type-C
- Átviteli sebesség: 115200 baud
- Tápellátás: Kapcsolóüzem tápegység

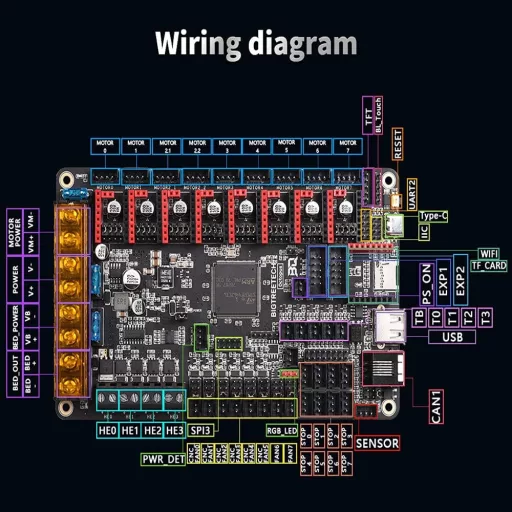

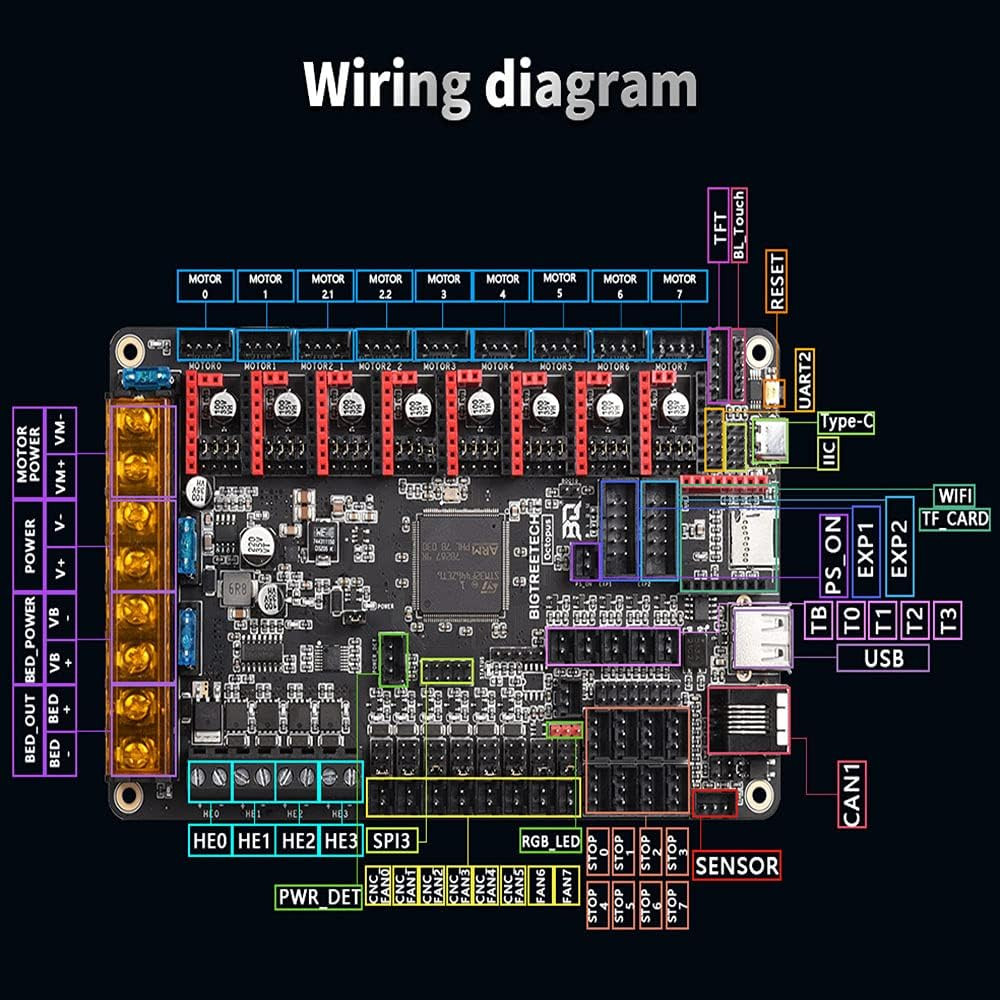

- Motor interfészek: 9 csatorna (MOTOR0-MOTOR7)
- Ventilátor csatornák: 6 vezérelhető + 2 normál nyitott
- Fűtőelem csatornák: 4 csatorna
- Szakadás detektálás: 6 csatorna
️ Előnyök és Hátrányok Összehasonlítása
Octopus V1.1 |
Hagyományos Vezérlőkártyák |
|---|
9 motor interfész |
Általában 4-5 interfész |
TMC2209 meghajtók |
Gyakran alapvető meghajtók |
Type-C interfész |
Régebbi USB típusok |
Marlin 2.0 és Klipper |
Korlátozott firmware támogatás |
Beépített EEPROM |
Nem minden modellben |
WiFi lehetőség |
Gyakran nem támogatott |
Fejlett hővédelem |
Alapvető hőkezelés |
CAN busz támogatás |
Nem jellemző |
Felhasználási Területek
Az Octopus V1.1 vezérlőkártya ideális megoldás számos alkalmazáshoz:
- Professzionális 3D nyomtatás: Ipari és kereskedelmi felhasználáshoz
- Nyomtató frissítés: Régebbi modellek modernizálása
- Egyedi nyomtatók építése: Saját tervezésű gépek vezérlésére
- Kísérleti fejlesztés: Új nyomtatási technológiák teszteléséhez
- Oktatási célok: 3D nyomtatás tanítása és tanulása
- Makerspace és fablab: Közösségi nyomtatási projektek
- Prototípusgyártás: Gyors és pontos prototípusok készítése
Fontos Megjegyzések
️ Figyelem: Ez a csomag nem tartalmazza a Raspberry Pi-t. A PI TFT50 kijelző használatához szükséges egy Raspberry Pi (bármely kompatibilis verzió) csatlakoztatása. A vezérlőkártya önmagában is működik, de a kijelző csak Raspberry Pi-vel használható.
Telepítés és Konfigurálás

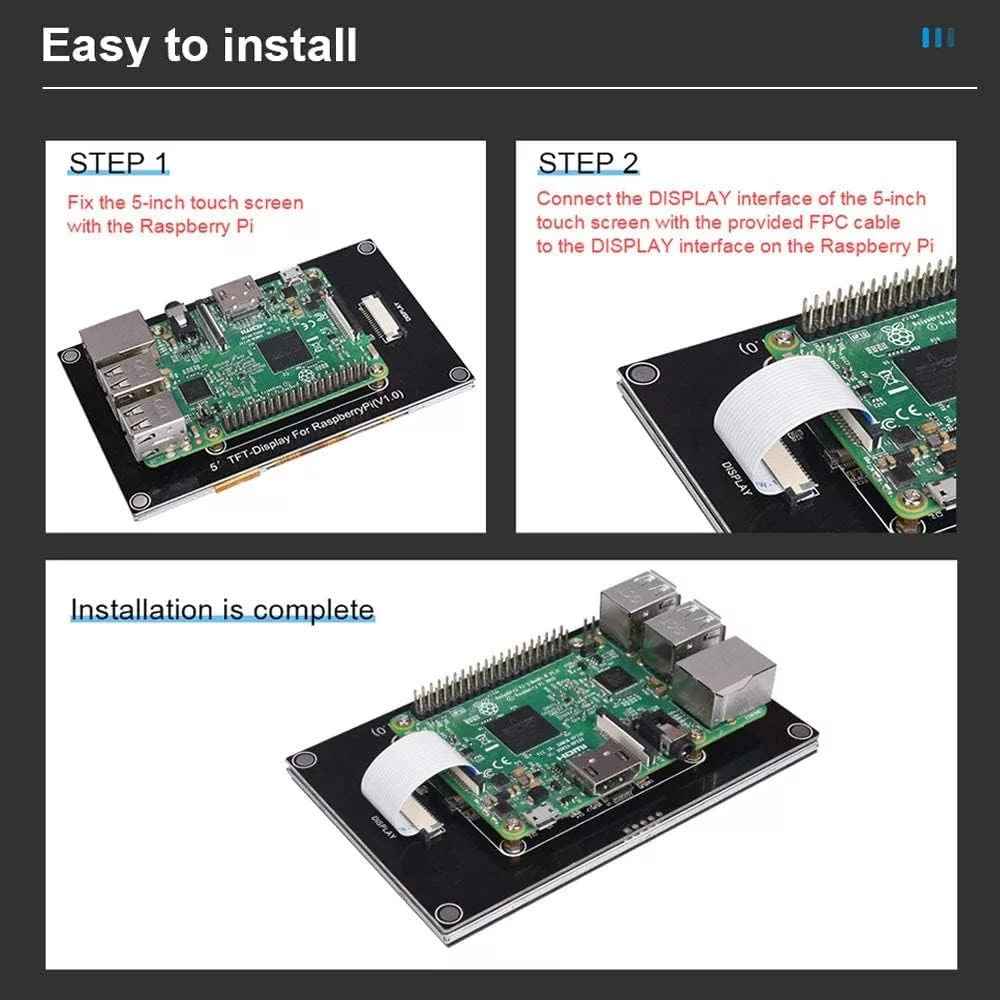

Az Octopus V1.1 telepítése viszonylag egyszerű, de némi technikai tudást igényel. A csomag tartalmazza az összes szükséges csatlakozót és kábelt. Az SD kártya segítségével könnyedén frissítheti a firmware-t, és a Type-C interfész lehetővé teszi az online nyomtatást is. A PI TFT50 kijelző közvetlenül a Raspberry Pi DSI Display portjához csatlakozik, és a kártya hátoldalán lévő speciális nyílások lehetővé teszik a Raspberry Pi közvetlen felszerelését.
Tippek a Legjobb Teljesítményhez
- Győződjön meg arról, hogy a tápellátás elegendő kapacitású (legalább 30A 24V)
- Használjon jó minőségű SD kártyát az offline nyomtatáshoz
- Rendszeresen frissítse a firmware-t az új funkciók és javítások érdekében
- Kalibráljon megfelelően a TMC2209 meghajtók optimális teljesítménye érdekében
- Tartsa tisztán a csatlakozókat és interfészeket
- Használjon megfelelő hűtést a vezérlőkártya körül
- Tesztelje az összes funkciót a nyomtatás megkezdése előtt
