Termék Áttekintés
A BIGTREETECH Manta M8P V2.0 egy professzionális szintű integrált vezérlőkártya, amely a modern 3D nyomtatás igényeinek megfelelően lett tervezve. Ez a 32 bites ARM Cortex-M7 alapú vezérlőegység a legújabb Klipper firmware-t támogatja, és kiváló teljesítményt nyújt még a legösszetettebb nyomtatási feladatokhoz is. Az alaplap a legmodernebb technológiákat ötvözi a megbízhatóság és a felhasználóbarátság érdekében.
️ Főbb Jellemzők

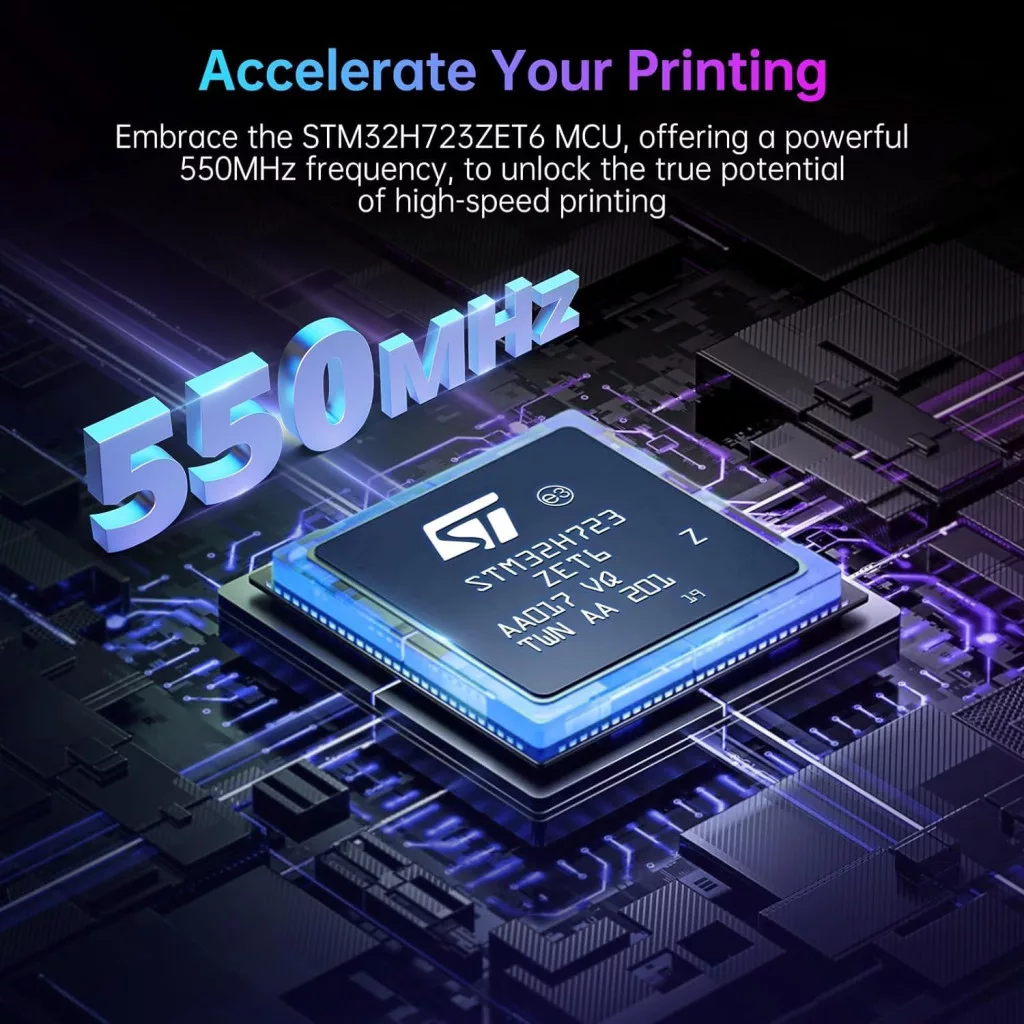

- Processzor: STM32H723ZET6 32 bites ARM Cortex-M7 mag 550 MHz órajellel

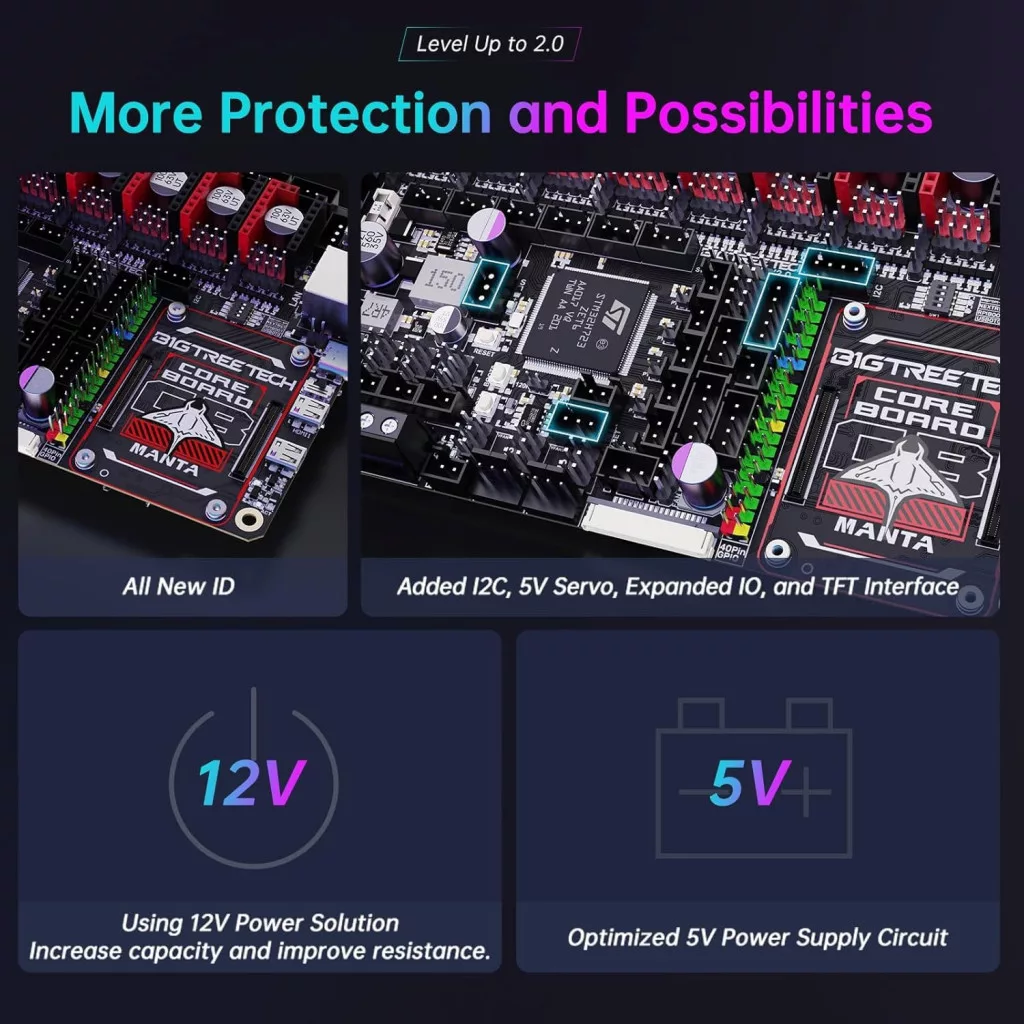

- Tápellátás: TPS5450-5A teljesítménychip, 12V/24V DC bemenet, 5A kimenet (6A csúcs)
- Firmware támogatás: Klipper firmware teljes kompatibilitás SD kártyás vagy DFU frissítéssel
- Léptetőmotor-meghajtók: TMC5160T Plus, TMC5160, TMC2209, TMC2240 kompatibilitás

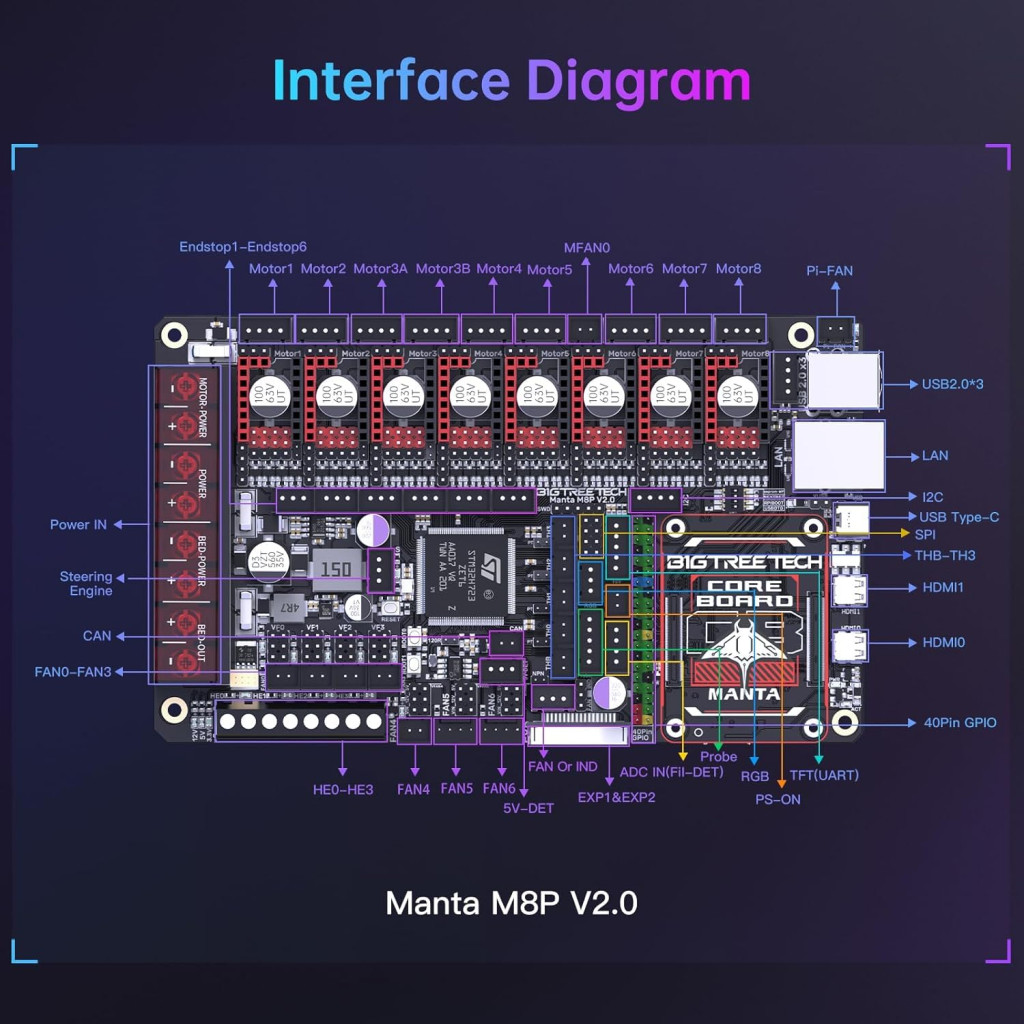

- Csatlakozás: BTB (Board-to-Board) módszer, CM4 és CB1 támogatás
- Hőmérséklet-érzékelés: PT1000 támogatás jumper-alapú pull-up ellenállás választással
- Ventilátor interfészek: Három 4 vezetékes ventilátor csatlakozó, vízcsalád-hűtés támogatás
- Szenzor támogatás: NPN és PNP típusú közelítési kapcsolók, 24V/12V/5V feszültség választás
Felhasználási Területek
A Manta M8P V2.0 ideális választás különféle 3D nyomtatási alkalmazásokhoz. Kiválóan működik Voron, Prusa, Creality és más nyílt forráskódú nyomtatókon. Az alaplap különösen hasznos azok számára, akik Klipper firmware-t szeretnének használni, mivel teljes támogatást nyújt az összes szükséges funkcióhoz. A magas feldolgozási teljesítmény lehetővé teszi a gyors nyomtatási sebességeket és a bonyolult geometriák precíz megvalósítását.
Nyomtatási Sebesség
Akár 200+ mm/s nyomtatási sebesség támogatása
Precizitás
Mikroléptetés támogatás a TMC meghajtók révén
Hőkezelés
Hatékony MOSFET-ek alacsony hőtermeléshez
Bővíthetőség
SPI bővítési interfész gyorsulásmérő csatlakoztatásához
Kompatibilitás és Integráció
A Manta M8P V2.0 rendkívül rugalmas kompatibilitást kínál a 3D nyomtatási ökoszisztémában. A BTB csatlakozási módszer lehetővé teszi, hogy különféle számítási modulokat használjon, beleértve a Raspberry Pi CM4-et és a BIGTREETECH CB1-et. Ez a megközelítés biztosítja, hogy a felhasználók választhatnak a legjobban megfelelő számítási megoldás között, anélkül, hogy az alaplap cseréjére lenne szükség.
Jellemző |
Manta M8P V2.0 |
Hasonló Termékek |
|---|
Processzor |
STM32H723 550MHz |
STM32F446 180MHz |
Tápellátás |
5A (6A csúcs) |
3A-4A |
Klipper Támogatás |
Teljes |
Korlátozott |
Meghajtó Kompatibilitás |
TMC5160T, TMC2209, TMC2240 |
TMC2209, TMC2208 |
Ventilátor Interfészek |
3x 4-vezetékes |
2x 2-vezetékes |
Előnyök és Hátrányok
Előnyök
- Nagyon gyors processzor (550 MHz)
- Kiváló Klipper firmware támogatás
- Rugalmas számítási modul választás
- Magas teljesítményű MOSFET-ek
- Több ventilátor interfész
- PT1000 hőmérséklet-érzékelő támogatás
- Kompakt méret (21,2 x 14,2 cm)
- Hatékony hőkezelés
Hátrányok
- Magasabb ár az alapvető vezérlőkártyákhoz képest
- Klipper firmware telepítés szükséges
- Kezdőknek összetett lehet a beállítás
- Számítási modul külön vásárlás
- Speciális ismeretek szükségesek az optimalizáláshoz
Technikai Specifikációk
Processzor Család
STM32H7 sorozat
Órajel
550 MHz
Tápfeszültség
12V / 24V DC
Maximális Áram
5A (6A csúcs)
Súly
310 gramm
Méretek
21,2 x 14,2 x 5,2 cm
Csatlakozási Típus
BTB (Board-to-Board)
Firmware
Klipper, Marlin kompatibilis
Telepítés és Konfigurálás
A Manta M8P V2.0 telepítése viszonylag egyszerű, de megköveteli az alapvető elektronikai ismereteket. Az alaplap SD kártyás vagy DFU módú firmware frissítést támogat, amely lehetővé teszi a Klipper firmware egyszerű telepítését. A jumper-alapú konfigurációs lehetőségek (hőmérséklet-érzékelő pull-up, szenzor típus választás) rugalmasságot biztosítanak a különféle nyomtatási beállításokhoz. Az SPI bővítési interfész lehetővé teszi a gyorsulásmérő csatlakoztatását a Klipper Input Shaper funkcióhoz, amely jelentősen javíthatja a nyomtatási minőséget.
Miért Válassza a Manta M8P V2.0-t?
Ez a vezérlőkártya a professzionális és hobbi 3D nyomtatók számára egyaránt ideális választás. A STM32H723 processzor biztosítja a szükséges feldolgozási teljesítményt a bonyolult Klipper firmware futtatásához. A TPS5450-5A teljesítménychip stabil és megbízható tápellátást nyújt, amely kritikus fontosságú a hosszú nyomtatási munkamenetekhez. A rugalmas csatlakozási lehetőségek és a széles körű meghajtó-kompatibilitás biztosítják, hogy ez az alaplap hosszú ideig használható marad, még akkor is, ha a nyomtatási technológia fejlődik.
A Manta M8P V2.0 nem csupán egy vezérlőkártya, hanem egy teljes nyomtatási rendszer alapja, amely támogatja a legmodernebb nyomtatási technikákat és optimalizálási módszereket. Az olyan fejlett funkciók, mint az Input Shaper gyorsulásmérő támogatás és a többszörös ventilátor interfész, lehetővé teszik a felhasználók számára, hogy maximalizálják nyomtatóik teljesítményét és nyomtatási minőségét.
